内网防火墙交换机设置实验

内网nat模拟外网环境

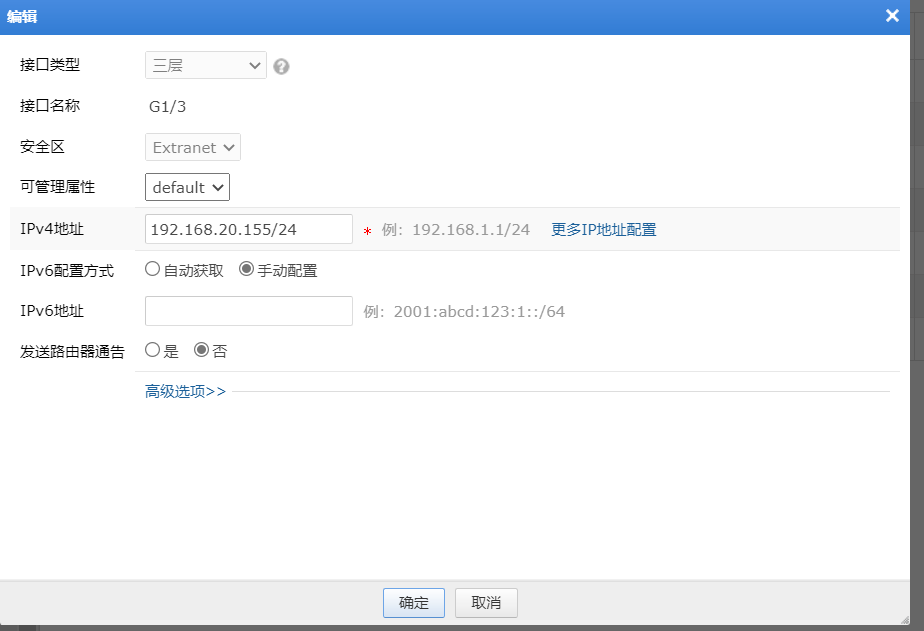

nat映射ip 192.168.20.155

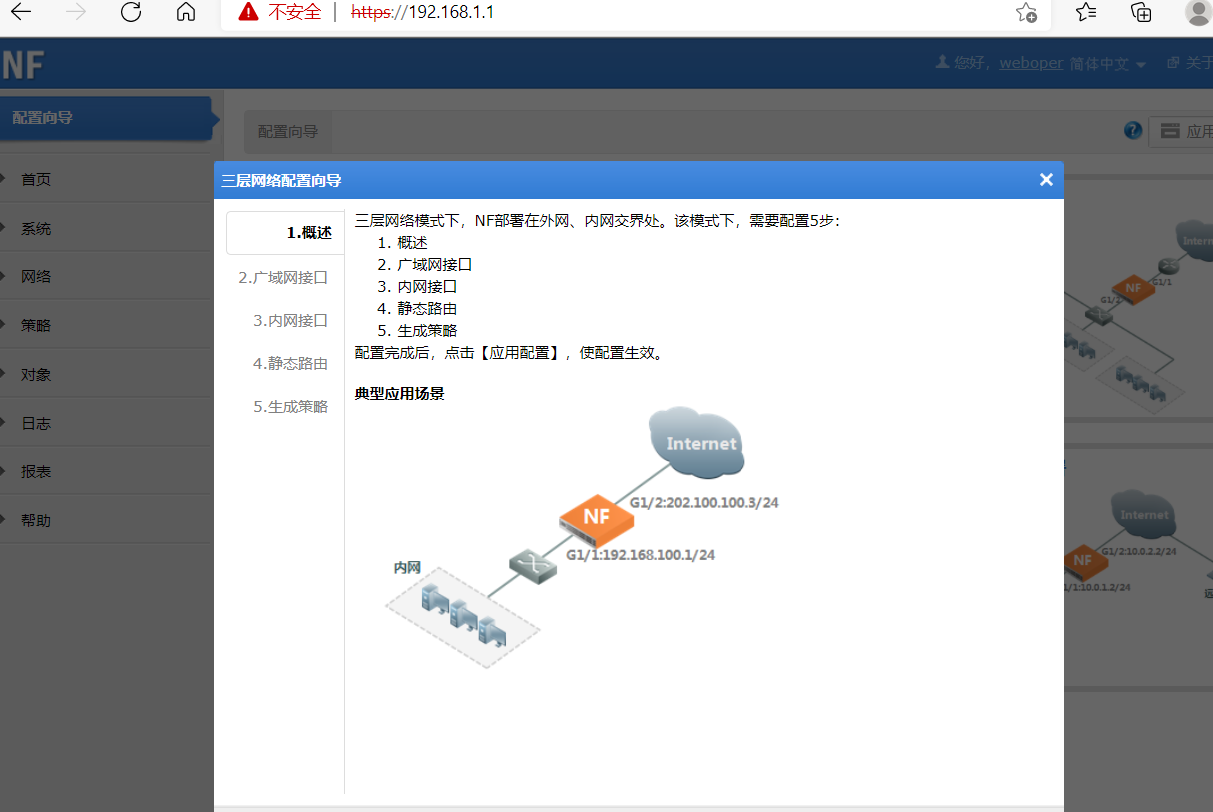

绿盟防火墙

将自己的以太网网址修改为192.168.1.0/24
weboper
密码

https://192.168.1.1/

设置静态路由

华为交换机H3Cws5800设置

将自己的以太网网址修改为192.168.0.0/24

访问
http://192.168.0.233/

admin
admin

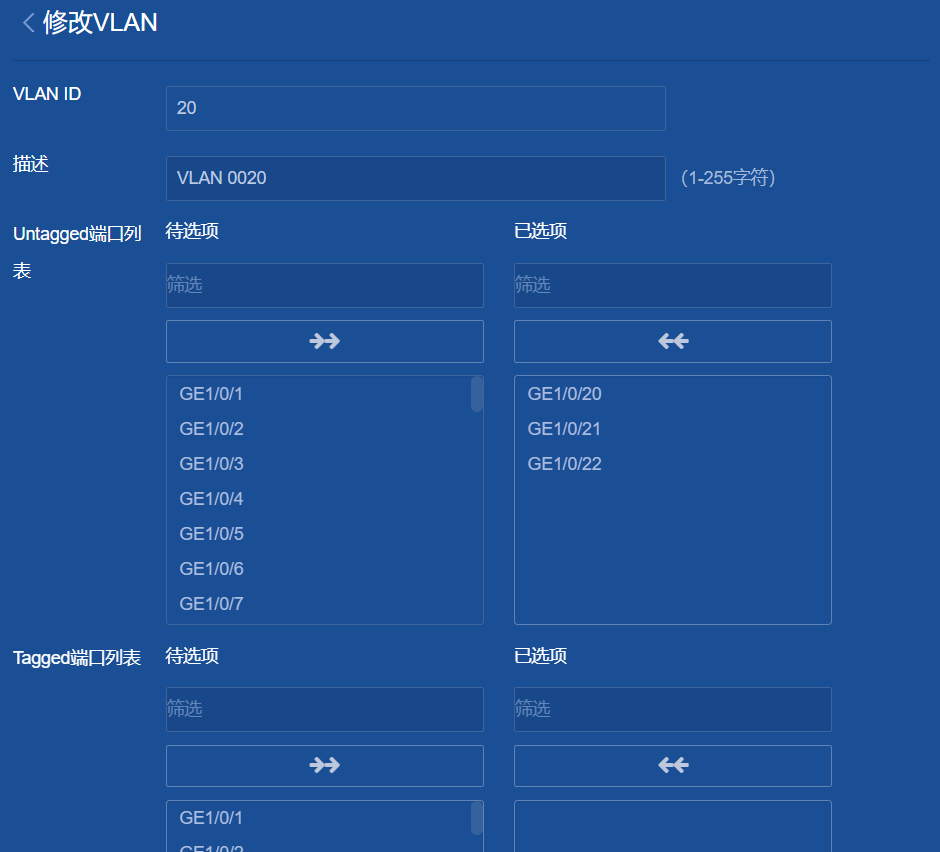

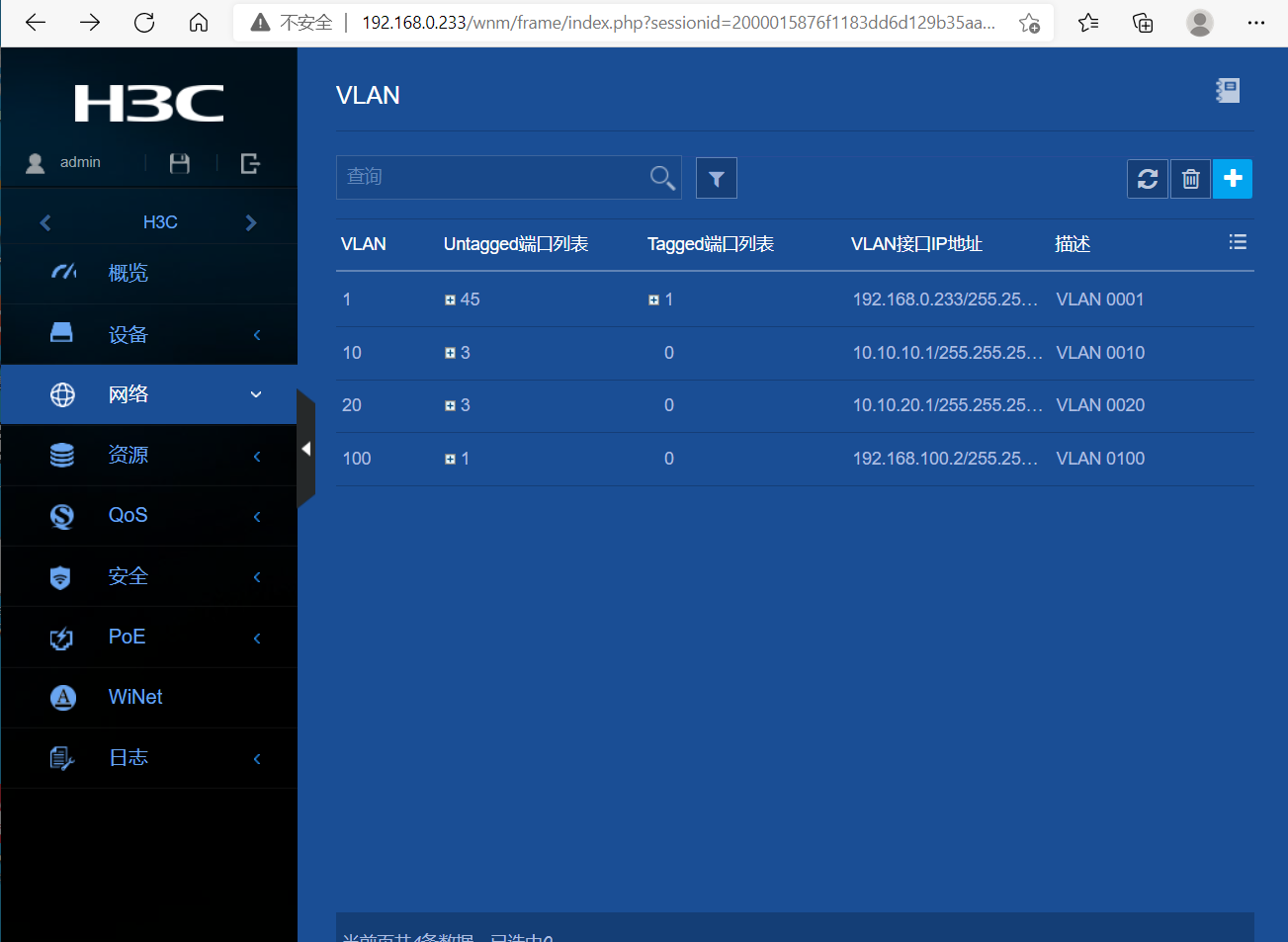

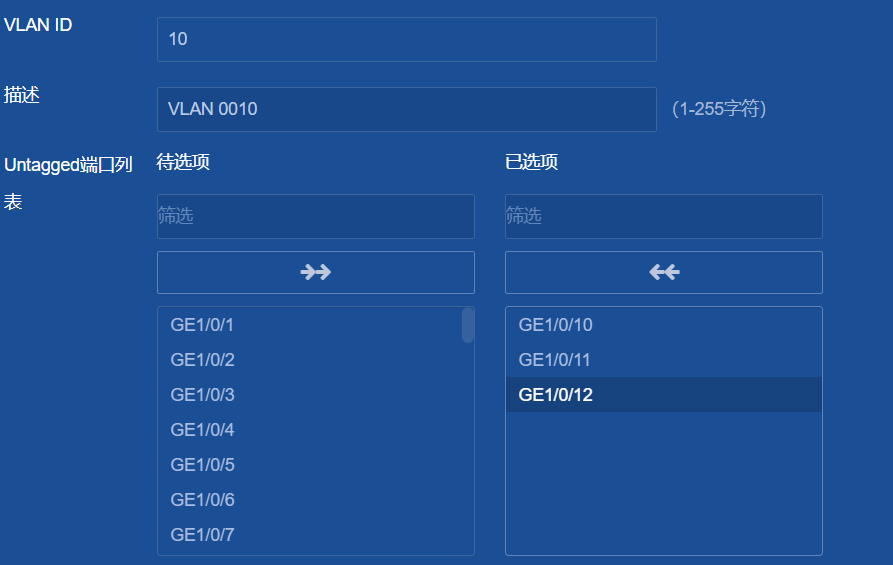

划分vlan100,10,20

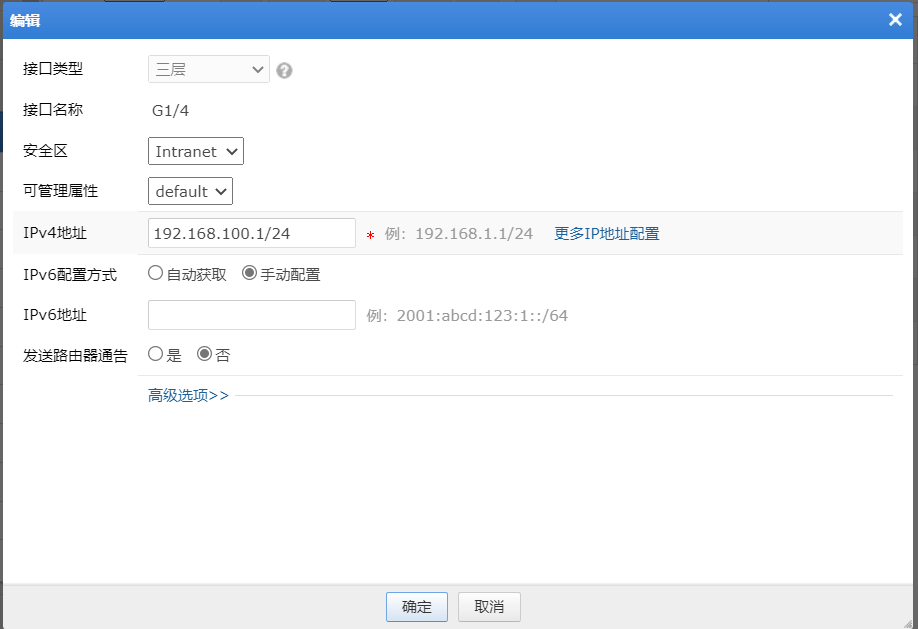

分别对应ip192.168.100.2/24（连接防火墙接口）

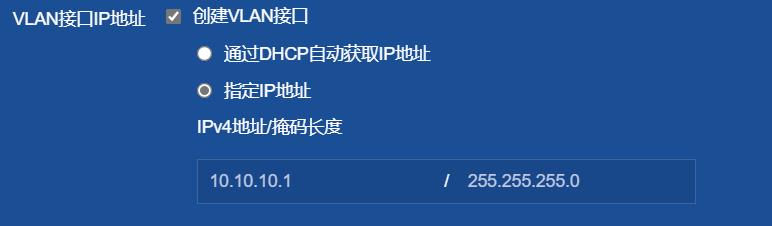

10.10.10.1/24

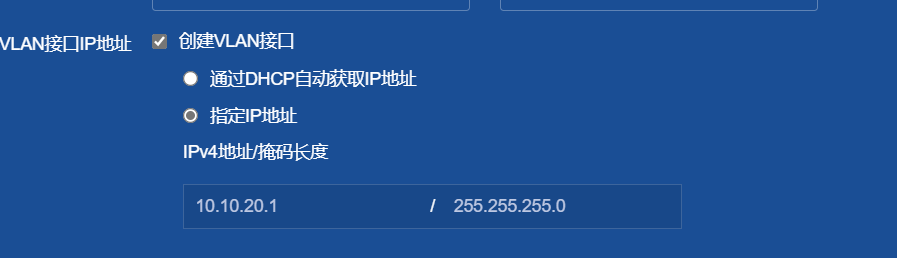

10.10.20.1/24
默认网关为10.10.10.1和10.10.20.1

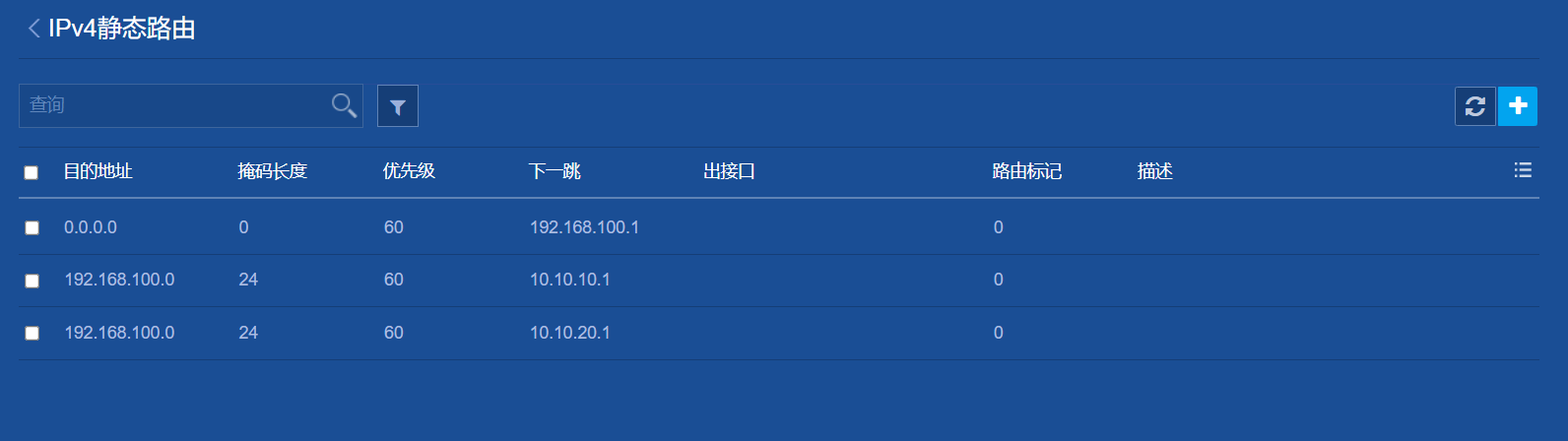

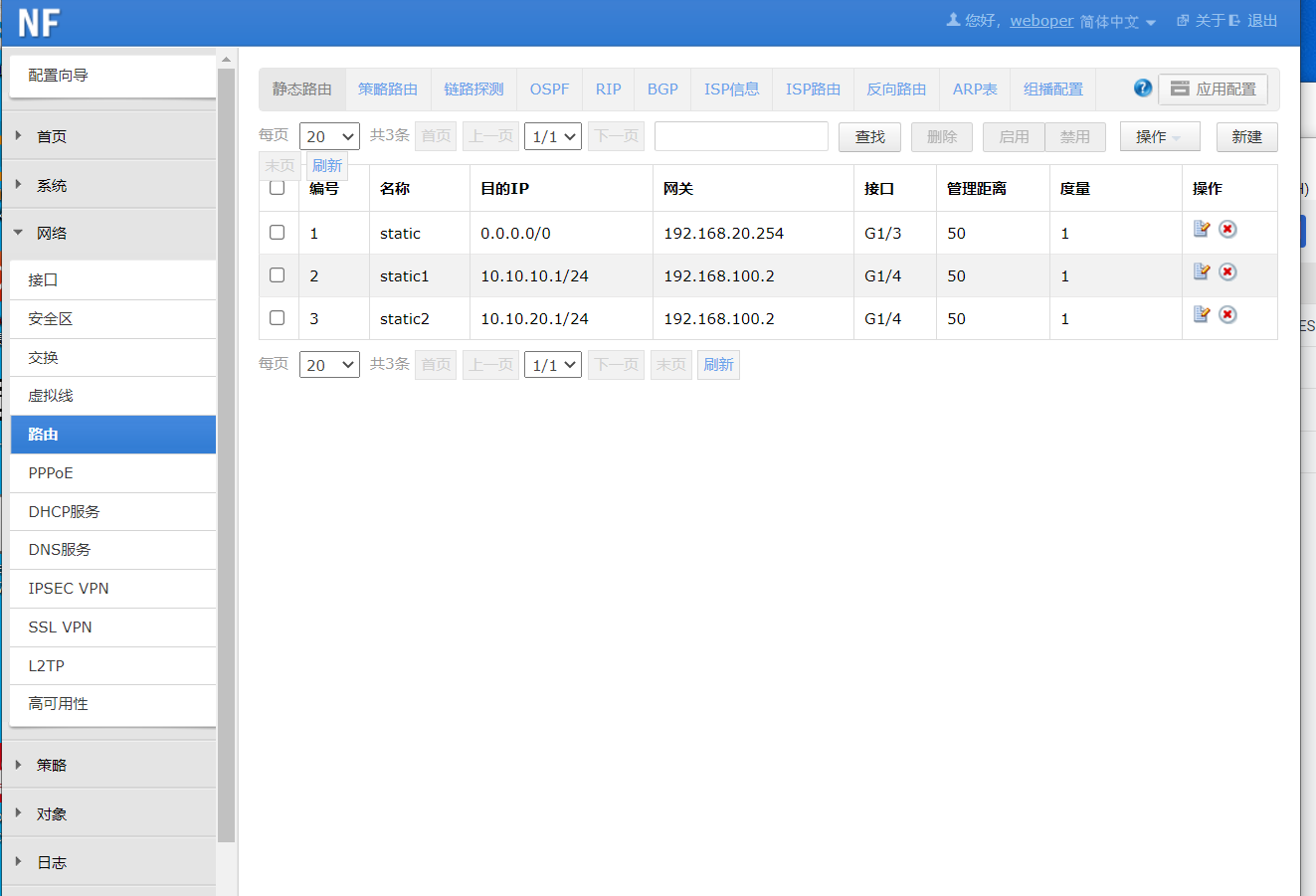

静态路由设置

命令配置步骤

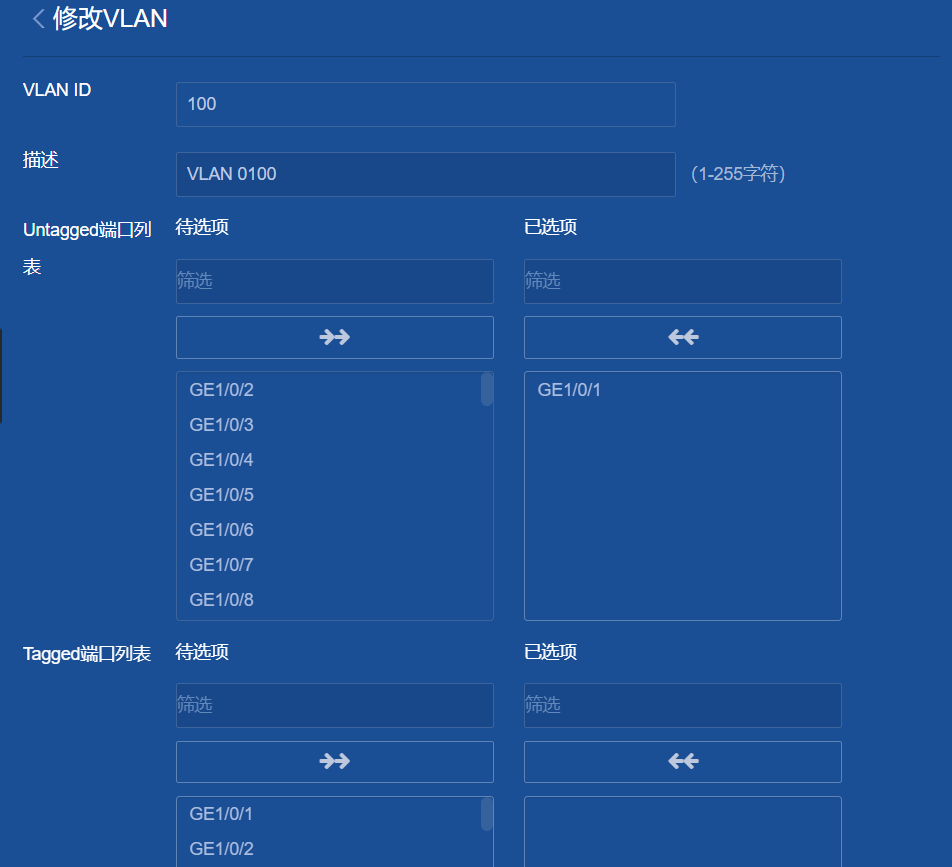

创建VLAN 100，并将GigabitEthernet 1/0/1加入VLAN 100。

system-view
vlan 100
port gigabitethernet 1/0/1
quit

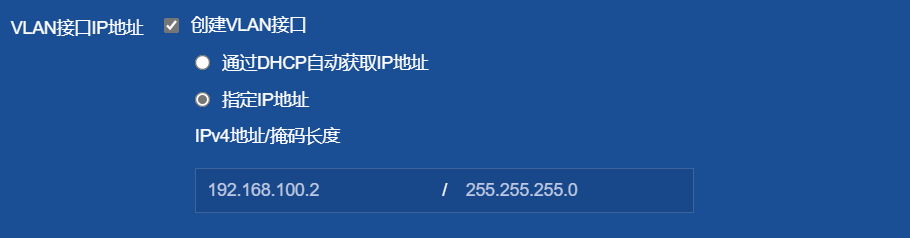

创建Vlan-interface 100，并配置其IP地址为192.168.100.2/24。

interface Vlan-interface 100
ip address 192.168.100.2 24
quit
